Das SKEDD-Prinzip

Die SKEDD-Technologie ist die konsequente Weiterentwicklung der Einpresstechnik und nutzt das von dieser vertraute Prinzip der Kontaktierung an vier Kanten in der durchkontaktierten Leiterplattenbohrung.

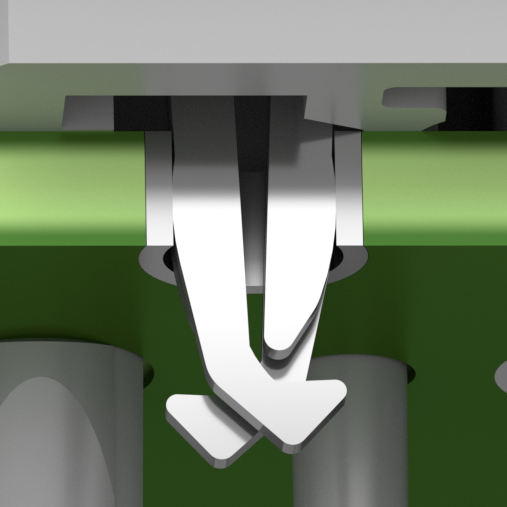

Die Kontaktierung erfolgt über einen Stanzkontakt mit Federeigenschaften (die SKEDD-Gabel), dessen Kontaktschenkel sich der Kontur der Bohrlöcher anpassen und eine sichere Verbindung zwischen Stecker und Leiterplatte herstellen. Die Leiterplatte muss hierbei keine speziellen Anforderungen erfüllen – durchkontaktierte Bohrlöcher sind weitestgehend Standard.

Die mechanische Fixierung der SKEDD-Kontakte in der Leiterplatte erfolgt – wie auch bei herkömmlichen Steckverbindern – über Kunststoffgehäuse. Diese unterstützen die Ver- und Entriegelung in der Leiterplatte, beispielsweise in Form von Spreiz-Niet-Lösungen.

Vereinfacht ausgedrückt: SKEDD nutzt die Leiterplatte wie eine Steckdose.
