REDFIT IDC SKEDD Connector
REDFIT IDC ist ein lötfreier und mehrfach steckbarer Steckverbinder mit SKEDD-Technologie. Die SKEDD-Kontakte werden direkt in die Leiterplatte gesteckt. Die Anbindung des Flachbandkabels erfolgt mittels Schneidklemmtechnik. Ein komplettes Bauteil und potentielle Fehlerquelle entfällt. Dies erhöht die Prozesssicherheit, spart Platz, Zeit, Material und Prozesskosten.
REDFIT IDC – SKEDD Connector from Würth Elektronik eiSos
Anwendungen & Vorteile
REDFIT IDC SKEDD Connector zur Signalübertragung, Programmierung und Debugging
- Unterhaltungselektronik
- Solarindustrie
- Industrieelektronik
- Maschinenbau
- Schaltschrankbau
Entfall einer kompletten Verbindungsebene und potentiellen Fehlerquelle
- Spart Platz
- Spart Zeit
- Spart Material
- Spart Prozesskosten
Application Note: SKEDD Technologie, Vorteile & Anwendungen
In dieser Application Note beschreibt SKEDD Technologiepartner Würth Elektronik eiSos die Vorteile und Einsatzgebiete seiner REDFIT IDC Steckverbinderserie, welche mit SKEDD Technologie ausgestattet ist.
Behind the scenes: REDFIT IDC SKEDD Connector – Testing, production and in action
Schneidklemmtechnik (IDC) für eine schnelle und einfache Half Pitch Kabelverbindung

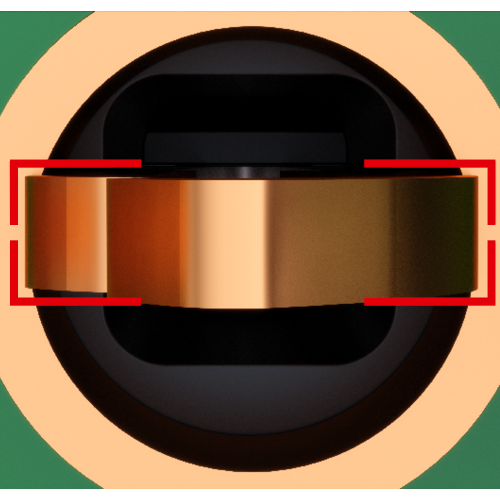

4-Kanten Anbindung für eine zuverlässige elektrische Verbindung

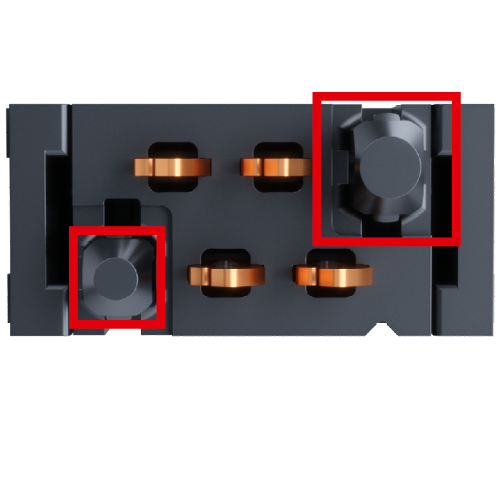

Verpolschutz für korrekte Befestigung auf der Leiterplatte

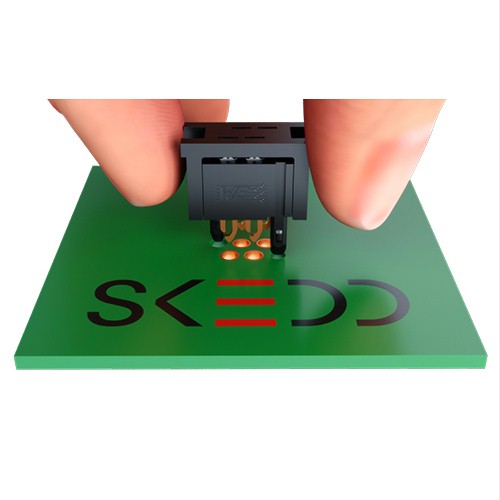

Werkzeuglose Montage für einfaches und unkompliziertes Stecken und Lösen
Einfache und komfortable Steckbarkeit

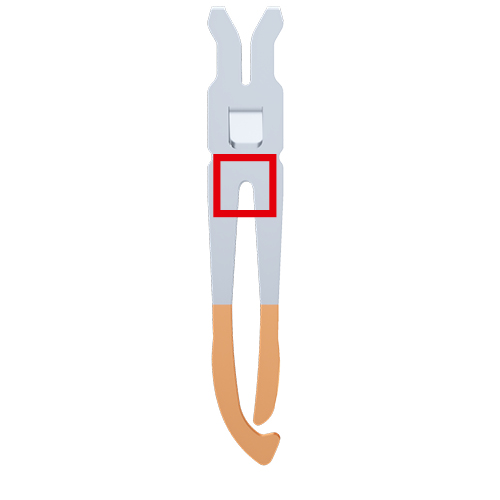

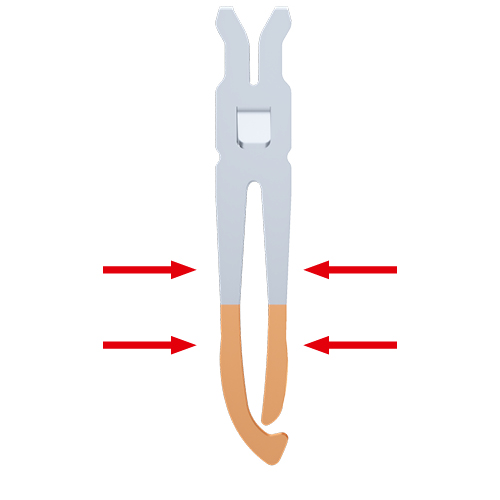

Der Scheitelpunkt ist so ausgelegt, dass er dem SKEDD-Kontakt die nötige Elastizität verleiht, um auch hochpolige Steckverbinder mit geringem Kraftaufwand zu stecken.
Vibrationssichere Verbindung

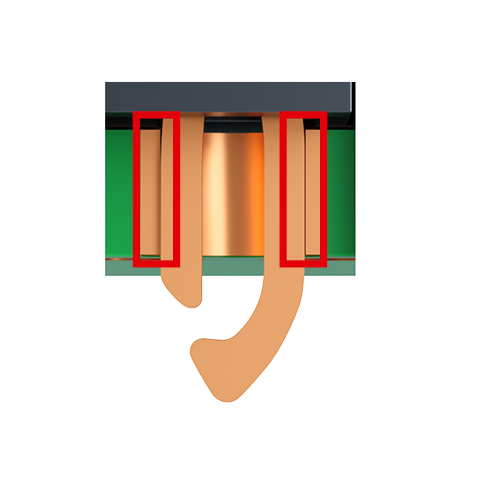

Im gesteckten Zustand stellt die Kontakt-Normalkraft sicher, dass unter mechanischer Last keine Kontaktunterbrechungen auftreten.
Reversible Verbindung

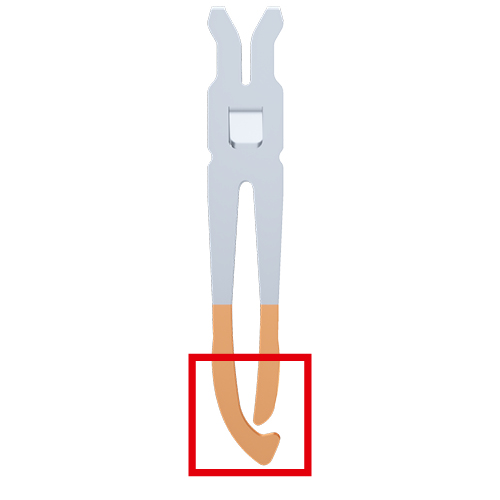

Der gabelartige SKEDD-Kontakt passt sich elastisch an die Durchkontaktierung an und ermöglicht so mehrfaches Stecken und Lösen.
Passgenauigkeit

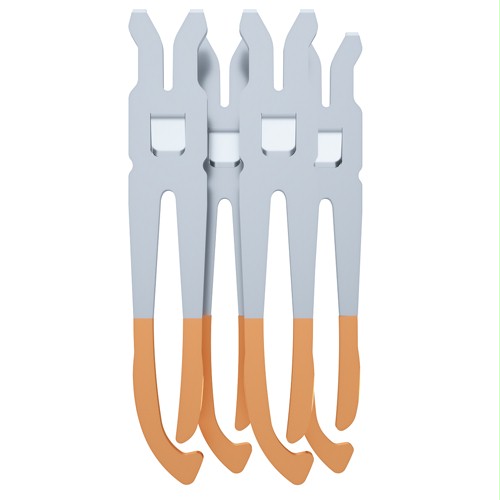

Der flexible SKEDD-Kontakt gleicht Fertigungstoleranzen aus und sorgt für das optimale Zusammenspiel von Steckverbinder und Leiterplatte.
Anbindungstechnologie
Kabelseitig: Schneidklemmtechnik
- Kein Abisolieren
- Direkte Kontaktierung an das Flachbandkabel
- Alle Adern werden gleichzeitig kontaktiert
- Hohe Übertragungssicherheit
Leiterplattenseitig: SKEDD-Direktstecktechnik
- Direkte Anbindung an die Durchkontaktierung
- Mehrfach steck- und wieder lösbar
- Von Hand steckbar
- Geringer Übergangswiderstand
- Vibrationsfeste Verbindung
Verarbeitung
Prozesssicherheit (während der Assemblierung)
- Rote Kabelmarkierung von Pin 1
- Verpolschutz des Gehäuses
Wartungsfreundlichkeit in der Anwendung
- Werkzeuglose Montage auf der Leiterplatte
- Schneller Austausch im Servicefall
